微硅粉在超高性能混凝土与耐火材料中的应用

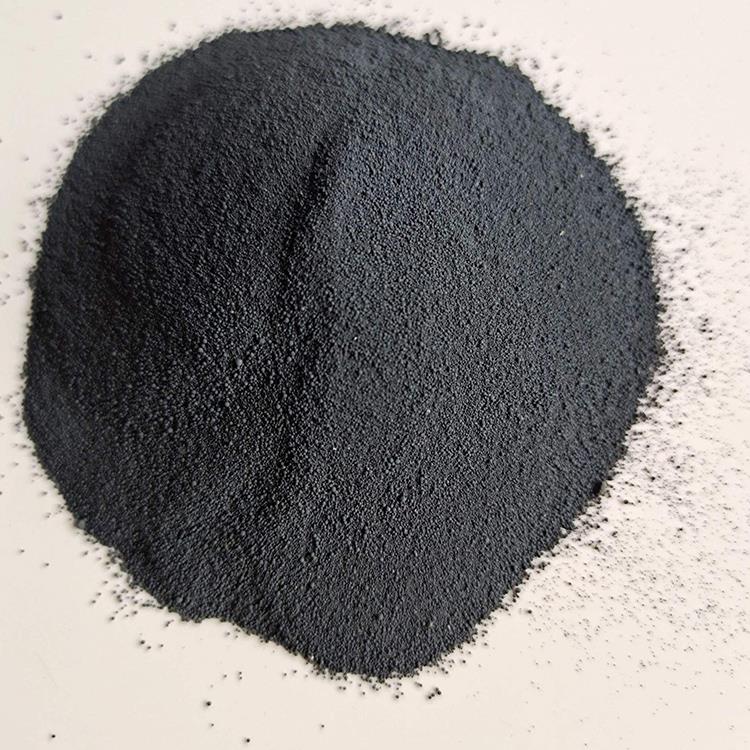

微硅粉，又称硅灰，是工业硅或硅铁合金冶炼过程中，经电弧炉高温还原反应后，随烟气逸出的 SiO₂ 蒸气在特定条件下迅速冷凝、氧化而形成的一种超细、高活性的无定形二氧化硅（SiO₂含量通常≥92%）粉末。其颗粒呈极细的球形，平均粒径在0.1-0.3微米之间，比表面积高达15,000-30,000 m²/kg，是水泥颗粒的50-100倍。这一物理化学本质，使其在建筑材料，尤其是超高性能混凝土（UHPC）和先进耐火材料体系中，扮演着一位技艺超凡的“隐形建筑师”角色。这台“建筑师机器”的核心工作原理，是基于其极致的物理填充效应、高火山灰活性和优异的微结构调控能力，从根本上重构和优化了传统材料的微观世界，从而赋予宏观产品颠覆性的性能。

在超高性能混凝土（UHPC）与高强混凝土领域，微硅粉是创造力学与耐久性奇迹的“核心密码”。首先，其物理填充效应至关重要：微米级的球形颗粒能够完美填充在水泥颗粒之间的空隙中，并进一步填充到水泥水化产物（如C-S-H凝胶）的纳米级孔隙里，使得混凝土的微观结构致密如“岩石”，大幅降低孔隙率，优化孔径分布。这直接带来了混凝土强度（抗压、抗折）的跃升（轻松突破100MPa，甚至可达150MPa以上）、渗透性的急剧下降（抗氯离子渗透能力提高数倍至数十倍）以及耐磨性的显著增强。其次，其火山灰活性是化学强化的关键：微硅粉中的无定形SiO₂能与水泥水化释放的氢氧化钙（Ca(OH)₂）发生二次水化反应，生成更多、更致密且具有更高强度的C-S-H凝胶。这一反应不仅消耗了强度较弱的Ca(OH)₂晶体，进一步填充了孔隙，还优化了水泥石与骨料间的界面过渡区（ITZ），使之从传统混凝土中的薄弱环节变为高强致密区。

在先进耐火材料与浇注料中，微硅粉是提升高温性能和使用寿命的“关键助剂”。其作用机理同样双管齐下：一方面，作为超细填充剂，它能显著提高耐火浇注料的施工流动性与堆积密度，减少需水量，从而在干燥和烧结后获得更致密的结构，提高抗熔渣渗透和侵蚀的能力。另一方面，在高温下，微硅粉能促进低温烧结和莫来石化反应。它与材料中的氧化铝反应生成针状或网状莫来石晶体，这种原位生长的晶体能形成坚固的陶瓷结合网络，极大地增强了材料的高温强度、热震稳定性和抗剥落性。

此外，微硅粉还能有效抑制混凝土的碱-骨料反应（AAR），因其高活性SiO₂能快速消耗体系中的碱性离子。同时，它被广泛应用于喷射混凝土（湿喷）中，既作为增粘剂改善一次喷层厚度和减少回弹，又作为增强剂保证支护强度。
